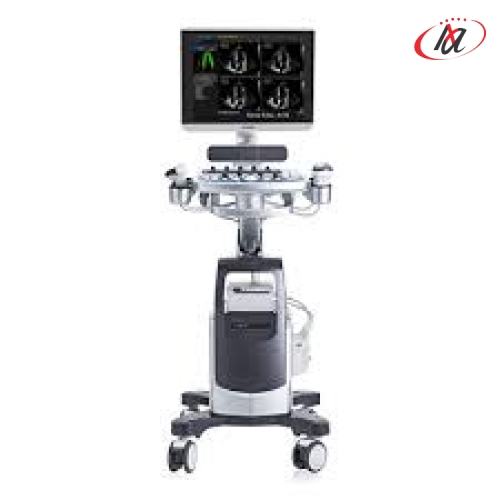

Máy siêu âm chuyên tim Hình ảnh 2D tuyệt vời, phân giải cao Hình ảnh 5D sắc nét,trung thực

Điều khiển

• Bảng điều khiển
• Bàn phím chữ và số
• 8 tgc       slides
• Phím backlit interactive
• Màn hình lcd độ phân giải cao
• - kích thước đường chéo : 19 inch
• - độ phân giải: 1280x1024
• - điều chỉnh độ sáng tích hợp loa
• - volume điều chỉnh

Tổng quan hệ thống ứng dụng bụng phụ khoa sản khoa tim mạch niếu quản bộ phận nhỏ nhi huyết quản

Cơ xương khớp

Phương pháp quét

Electronic convex

Electronic linear Electronic micro convex Volume convex Các loại đầu dò

Convex probe,

D3C60L Linear probe,

D7L40L

Transvaginal probe,

D6C12L Phased array probe

Micro convex Probe D3C20L Micro convex probe D6C15L

4D volume probe V4C40L

Hình ảnh B mode M mode PW CW CF

M

CPA DPD 4D Depthview 5D virtual HD hình ảnh hình thang

• PISA là diện tích bề mặt lsovelocity gần, một phương pháp để nhìn vào dòng chảy hội tụ , để tính toán mức độ nghiêm trọng của MR / TR / PR
• STRESS ECHO   : sử dụng sóng âm thanh tần số cao để kiểm tra chức năng tim giải phẫu

TISSUE DOPPLER       IMAGING

hình ảnh Doppler: mô hình ảnh mô doppler là một kỹ thuật siêu âm tim tiểu thuyết mà các biện pháp trực tiếp vận tốc máu cơ tim . đo huyết áp tâm thu TD nhĩ trái và thất phải thư cơ giãn tim

PREE       STEERING M MODE

dòng con trỏ có thể được xoay 360 độ và được đặt vào vị trí mong muốn lên đến 3 dòng có thể được sử dụng để đo đồng thời - Q – image :

• Q – beam( - so với truyền thống dual - chùm, qbit sử dụng quad - chùm để nhận tín hiệu, do đó tăng gấp đôi khối lượng của tín hiệu nhận được là tốt tỷ lệ khung hình
• tỷ lệ khung hình cao hơn, đảm bảo sự tự tin chẩn đoán tốt hơn và hiệu quả )
• FHI (- Một công nghệ điều hòa tiên tiến sử dụng truyền dẫn khác nhau và biện pháp tiếp nhận những bệnh nhân có kích thước cơ thể khác nhau, để tối đa hóa độ phân giải mà không mất đi sự xâm nhập
• Tốt hơn so với THI     truyền thống và theo từng giai đoạn hòa mà thỏa hiệp sự xâm nhập )
• X – contrast (- điều chỉnh độ phân giải tương phản với ba cấp độ theo mức chênh lệch mô
• enhance, normal, suppress )
• Q – Flow ( - thích nghi phát hiện màu technolory này có thể tự động điều chỉnh tiêu chí về màu sắc và đánh giá tiếng ồn trong các mô khác nhau
• kết quả là, độ nhạy màu thấp - dòng chảy tốc độ được tăng cường rất nhiều )

-     MCI

Quad/dual display (for B, CFM , CPA)

Duplex        mode: B+CFM, B+PW, B+CPA，B+DPD，B/M

Hiển thị chú thích

Tên bệnh viện

Ngày / giờ

Tên bệnh nhân và ID bệnh nhân

Trạng thái hệ thống (thời gian thực hoặc đông lạnh)

Thanh màu xám / màu Cine dẫn hướng quét

Cửa sổ tóm tắt Đo lường Cửa sổ kết quả đo lường đầu dò loại tần số tên ứng dụng

Thực đơn chỉ

Chức năng bi xoay

Các thông số hình ảnh hiển thị trên màn hình

Cấu hình chuẩn

Màn hình LCD 19’ độ phân giải cao

4 cổng đầu dò hoạt động

Sóng xung Doppler

Color Doppler dòng Imaging

Doppler năng lượng dòng chảy Imaging Directional Doppler năng lượng dòng chảy ảnh tích hợp ổ cứng ≥ 320G

Cổng USB: 6 (2 tại các bảng điều khiển, 4 tại bảng điều khiển phía sau) cổng Ethernet S-video ra cổng cổng VGA

Gói đo lường chung

Gói đo lâm sàng

Multi-ngôn ngữ hiển thị màn hình

EasyView: hệ thống lưu trữ hình ảnh

Hệ thống quản lý thông tin bệnh nhân

Xây dựng hệ thống báo cáo

AIO (ảnh tự động tối ưu hóa)

Intelligent    Zoom

Giảm đốm Algorithm (SRA) gói phần mềm i-ImageTM Cấu hình phần mềm

DICOM 3.0

5D

Cấu hình phần cứng

Convex probe, D3C60L Linear probe, D7L40L

Transvaginal probe, D6C12L Phased array probe

Micro convex Probe D3C20L

Micro convex probe D6C15L

4D volume probe, V4C40L and 4D module

Footswitch

Thiết bị ngoại vi

Máy in Video: SONY UP897MD Máy in máy tính:

• HP Laser Jet 1020
• HP Laser Jet CP2055d

B Mode

công suất âm

Gain TGC chiều sâu Freq.

tốc độ khung hình số tập trung

vị trí tập trung chiều rộng quét mật độ dòng năng động Persistence tiếng ồn từ chối bằng phẳng cạnh nâng cao

i-ImageTM SRA

phức tạp

2D Map sắc độ gamma độ sáng màn hình hình ảnh xoay phóng to

M Mode màu Bản đồ tốc độ quét

Giao diện

Chế độ màu

Gain tốc độ khung hình Chỉ đạo

PRF

bộ lọc tường màu Bản đồ dòng chảy màu Đảo ngược tỉ trọng bền bỉ cơ bản

Chế độ màu: Velocity, phương sai

BloodEffection

CPA/DPD Mode

Gain Frame rate Steer

PRF

Wall filter Color Map Flow Density Persistence Wall                          Thre. PW Mode Gain

PRF

Scale

Invert Wall Filter Audio Speed Baseline DA

SV

Color Map

2D Map

Lưu trữ

HDD ≥250GB

DVD R/W

cổng USB

Hình ảnh định dạng lưu trữ: IMAG

Hình ảnh định dạng xuất : BMP, JPG, DCM, PNG, TIFF Phim  định dạng lưu trữ: CINE

Phim    định dạng xuất: AVI

Thiết lập lưu trữ nhanh chóng: 3s, 5s, 10s, tùy chỉnh thời gian, hướng dẫn sử                     dụng

EasyView

Xem xét hình ảnh Giao diện: 1 × 1,2 × 2 quản lý hình ảnh

• Xóa hình ảnh đã chọn
• Xuất khẩu được lựa chọn hình ảnh
• Gửi hình ảnh được lựa chọn để giới thiệu
• In hình ảnh bằng cách chọn máy in PC
• In hình ảnh được lựa chọn bởi máy in DICOM
• Gửi hình ảnh đã chọn bởi DICOM
• Chọn tất cả
• Chọn không có

Exam Review Đo lường & Tính toán

Tổng Đo lường trọn gói

• Phần mềm đóng gói khác nhau để sử dụng lâm sàng cụ thể
• Các phương pháp phân tích toàn diện - Báo cáo phân tích lâm sàng gói đo lường chung

B mode đo bình thường M chế độ đo bình thường PW chế độ đo bình thường Gói

Phân tích lâm sàng

OB

OB biện pháp -B OB biện pháp -D

OB biện pháp -M

GYN

GYN -B biện pháp

GYN -D biện pháp

GYN -M biện pháp

Pediatrics uro tàu

Auto IMT Bụng động mạch cảnh

Các bộ phận nhỏ

Cấu hình cài đặt

Bằng cách sử dụng hệ thống cài đặt, người dùng có thể

Tùy chỉnh thông tin bệnh viện tùy chỉnh ngôn ngữ

Tùy chỉnh thời gian lưu trữ nhanh chóng

Tùy chỉnh bản đồ màu sắc

Gán chức năng cho nút "IN" trên bảng điều khiển và công tắc chân

Tùy biến thư viện comment tùy chỉnh báo cáo

Xác định người sử dụng chức năng

By chức năng người dùng định nghĩa, người dùng có thể tùy chỉnh người dùng xác định sẵn, bao gồm cả

• Ứng dụng tên, tên Presets, dùng xác định tên
• Loại ứng dụng exam
• Các thông số hình ảnh

Language

English Chinese

French

Spanish

Russian

Polish

                                                      Portuguese

Operation System

Windows XP đầu dò

Convex probe, D3C60L Linear probe, D7L40L Transvaginal probe, D6C12L

Micro convex Probe D3C20L Micro convex probe D6C15L

4D volume probe, V4C40L and 4D module

Inputs & Outputs

S-video: 1

Video out: 1

VGA: 2

Cổng USB: 6

Ethernet: 1

Điều khiển từ xa: 1

Cổng footswitch: 2

Hệ thống điện trong: 1

Đất cực: 1

Nút nguồn: 1

Điều kiện vận hành

Nhiệt độ môi trường: 10 ° C đến 40 ° C

Độ ẩm tương đối: 30% đến 75% (không ngưng tụ) Áp suất không khí: 700 hPa đến 1060 hPa

Điều kiện lưu trữ

Nhiệt độ môi trường: -5 ° C đến 40 ° C

Độ ẩm tương đối: ≤80% (không ngưng tụ) Áp suất không khí: 700 hPa đến

1060 hPa Tiêu chuẩn chất lượng

ISO 10.993 đánh giá sinh học của các thiết bị y tế

Thiết bị y tế IEC 60601-1 Điện Thiết bị y tế IEC 60601-1-1 Điện Tương thích điện từ IEC 60601-1-2

IEC 60601-1-4 hệ thống y tế theo chương trình

IEC 60601-2-37 yêu cầu riêng về an toàn của siêu âm y tế thiết bị chẩn đoán và theo dõi.

Các yêu cầu khác

- Với đội ngũ kỹ sư lắp đặt , hướng dẫn sử dụng và sửa chữa máy chuyên nghiệp được đào tạo bài bản trực tiếp tại hãng .

-Máy được    bảo hành  12 tháng .

-Trong thời gian bảo hành thiết bị gặp trục trặc , công ty sẽ cử kỹ sư có mặt xử lý trong vòng         48 h kể từ khi nhận được thông báo máy hỏng.

-Cam kết hỗ trợ bảo dưỡng , sửa chữa , cung cấp thay thế linh kiện máy móc tối thiểu 10 năm.
